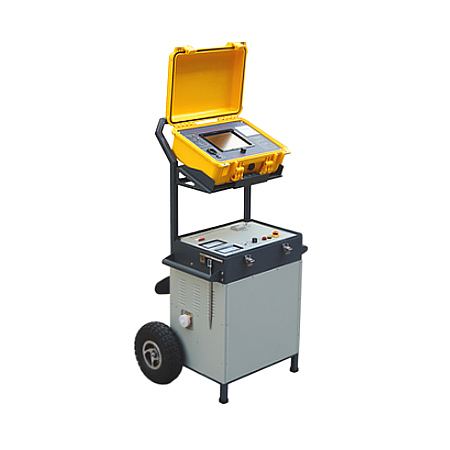

SYD-6200电缆故障定位系统


高压部分:

1、 内部集成多档直流高压发生器、多档高压冲击电容、自动打火/放电球隙单元、多次脉冲稳弧单元、电流/电压耦合单元、集中自动控制单元,完全一体,便于操作的故障定位系统。
2、 五档测试方式切换、三档电压等级切换均通过低压弱电控制。
3、 国际领先的测试方法,检测疑难故障变得非常简单。
4、 对设备操作人员的技术水平要求低。
5、 直流DC电压最高可达40KV。
6、 8/16/32KV、每档电压都可达2048J的冲击能量输出,测距延弧时间更长,定点时故障点声音洪亮。
7、 直接检测高阻故障而不需要烧穿。
8、 宽大的车轮保证平稳,便于搬运和现场工作。
9、测试方式:弧反射法/多次脉冲法、直流弧反射法、电流取样、电压取样(可选)、直流输出。
10、采样信号种类:弧反射法/多次脉冲法、直流弧反射法、电流取样、电压取样(可选)、低压脉冲。
11、直流高压输出:
0~32KV负极性  最大输出电流:76mA
0~16KV负极性  最大输出电流:152mA
0~8KV 负极性   最大输出电流:304mA
12、冲击电容:
0~32KV   4μF     最大输出能量2048焦耳
0~16KV   16μF    最大输出能量2048焦耳
0~8KV    64μF    最大输出能量2048焦耳
输出低电压时也能提供更大的冲击能量(低电压时冲击能量是单档电容的数倍),电缆故障点更容易击穿,精确定点时声音洪亮。被测试电缆绝缘不会由于故障定位造成二次损伤。
13、球隙冲击放电:弱电控制电磁阀空气气隙,放电周期3—12秒可调,并特别设计消音装置,满足始端电缆故障需要静音的要求。
14、保护:
   零电压位置保护:防止误操作,保障人身及被试品安全;
   按”断开”键后,通过内设安全装置,将残存电荷快速自动放掉,保证安全。

测 距:

●测试方式:弧反射法/多次脉冲、电压取样、电流取样、低压脉冲、多种测试方式均可实现,最大满足用户测试的方便性及使用习惯。
●采样频率:30M、60M、120M、200M多种采样频率,测试精度更高。
●测试距离:可达165Km。
●测试脉冲:0.1~9.9μs,最大200V,任意可调。
●误差:
粗测相对误差:不大于±0.25%;
粗测绝对误差:2千米以下长度电缆不超过1米;
5千米以上长度电缆不超过2米。
定点后无误差。
●最短测试距离(盲区)≤2V/f(m)  V:电波在电缆中的传播速度;f:实际采样频率。
●读数分辩率:V/2f(m),分辨率小于0.4 米。
●测试仪中预置四种电缆电波传播速度。
●采用四套波形处理,使波形的辨别更加容易,测试速度更快、更准确。
●采用双游标自动搜索故障点,自动显示故障点的距离。
●10.4寸工业级宽温触摸屏,显示更直观,操作更方便。
●防掉电波形存储64个。
●可通过COM/USB接口与电脑上传波形,便于进行管理。
●自带电池,现场使用时间大于8小时。
●体积小、重量轻,进口防水机箱,适应各种恶略环境使用。

定 点:

1、测试方法:1、电磁方向法  2电磁强度法  3、音听法  4、声磁同步法。
2、距离测量: 00.0-25毫秒,3位
3、同步测量:磁场/声波
4、滤波器:(四段)   100Hz-1.5kHz(声波)  270Hz-1.5kHz(声波)
150Hz-1.0kHz(声波)  270Hz-1.0kHz(声波)
5、声音/磁场/音频信号测量:1、波形2、幅度条3、数字显示
6、声音/磁场/音频信号调整:按键
7、放大范围:声通道>95dB(带最大音量限制) 磁通道>80dB
8、测试精度:0.1米
9、显示方式:320×240点阵的高分辨率大屏幕液晶显示,白天强阳光下可视,夜晚带背光。
10、探头长度:480—800mm可调整。
11、操作温度:-20—+50℃
12、供电电源:4×1.5V电池,24小时
