DMS-40D2电缆故障定位系统


简介

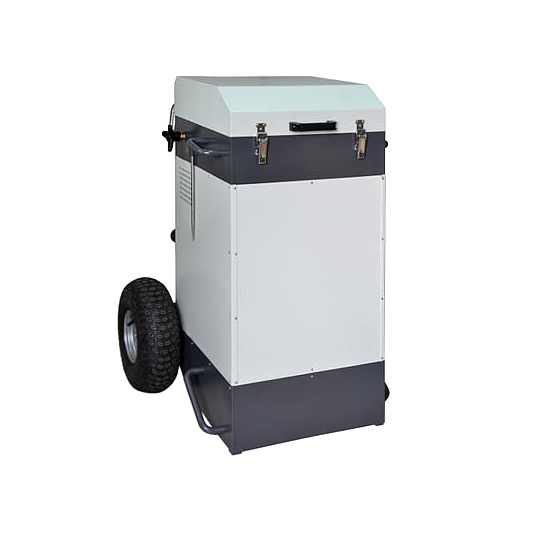

1、一体手推车结构,现场搬运方便。
2、现场测试不用进行复杂的接线,所有测试方式和电压等级的切换,均通过弱电控制内部高压开关进行自动切换。
3、对各种220V—220KV电压等级电力电缆的低阻、高阻泄漏性故障、闪络性故障进行快速定位和定点。

特点:

1、  集成多档直流高压发生器、多档高压电容、稳弧单元及各种信号采集于一体,便于操作的故障定位系统。
2、  三档测试方式切换、两档档电压等级切换均通过低压弱电控制。
3、  国际领先的测试方法,检测疑难故障变得非常简单。
4、  对设备操作人员的技术水平要求低。
5、  直流DC电压最高可达40KV。
6、  16/32KV、每档电压都可达1536J的冲击能量输出,测距延弧时间更长,定点时故障点声音洪亮。
7、  直接检测高阻故障而不需要烧穿。
6、 宽大的车轮保证平稳,便于搬运和现场工作。

技术指标:

1、测试方式:弧反射法、电流取样、直流输出。
2、采样信号种类:弧反射法、电流取样、低压脉冲。
3、直流高压输出:

0~32KV负极性  最大输出电流:76mA

0~16KV负极性  最大输出电流:152mA

4、冲击电容:
      0~32KV  3μF    最大输出能量1536J焦耳

0~16KV  12μF    最大输出能量1536J焦耳

5、球隙放电:弱电控制,放电周期3—12秒可调,并特别设计消音装置,满足始端电缆故障需要静音的要求。
6、保护:
  零电压位置保护:防止误操作,保障人身及被试品安全;
  按”断开”键后,通过内设安全装置,将残存电荷自动放掉,保证安全。
