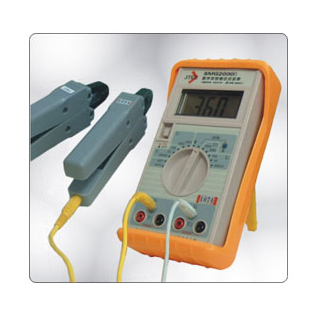

YSMG2000B数字双钳相位伏安表


最新一代数字双钳相位表是我公司积多年相位表生产经验与用户反馈信息研究的新产品,荣获两项国家专利(专利号:962364738 002267764)。这种相位表为手持式结构;电流分辩率达0.1mA;电压分辩率0.1V;该相位表在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;该相位表微功耗设计,且具有电池电压检测功能。该相位表开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。

采用的新型小型电流钳也已申请国家专利(国家专利申请号:032189370),新型电流钳钳头细长,解决了钳型相位表导线密集处测量的难题;钳型互感器的钳壳采用高强度工程塑料,强度及韧性好,不易摔坏;体积小,重量轻;外形圆滑,手感良好。

1、用途

数字双钳相位表是理想的手持式相位表、是一种多功能相位表。使用这种相位表,不仅可以测量交流电压,而且它能在不断开被测电路的情况下,测量交流电流,测量两电压之间、两电流之间及电压、电流之间的相位。由于这种相位表具备上述功能,它的用途极为广泛。该相位表可以完成感性电路和容性电路的判别;该相位表可以方便地直接读出差动保护各组CT之间的相位关系;该相位表可以检查变压器的接线组别;该相位表可以测量三相电压的相序;该相位表可以通过相位测量确定有功电度表接线正确与否,使有功表正确投入运转;该相位表可以估断电度表运行的快慢,合理收交电费。这种相位表具有极高的电流分辩率,还可作漏电流表使用。因此,这种相位表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想相位表。

2、技术指标

1.量程
相位:0-360
电压:0-200V/500V
电流:0-200mA/2A/10A

2.输入阻抗
电压测量时各档为2M
相位测量时,电压输入阻抗>500K

3.安全要求
耐压相位表线路与外壳之间耐受50Hz正弦波电压1000V,历时1分钟。输入端U1(或I1) 与输入端U2(或I2)之间耐受50Hz正弦波电压500V,历时1分钟。

4.电源两节9V叠层电池

5.外形尺寸和重量85mm×167mm×35mm 0.5Kg
